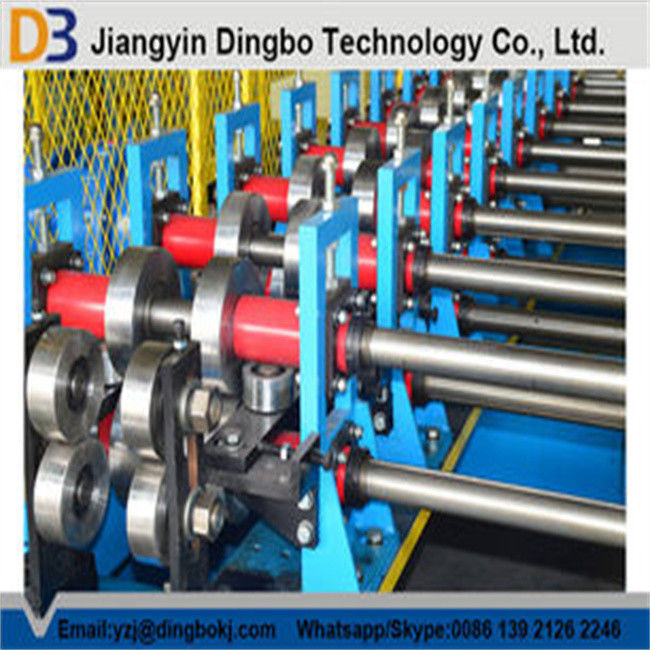

Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm

Detalles del producto

Lugar de origen: China

Nombre de la marca: Dingbo

Certificación: CE ISO

Número de modelo: DBKJ

Condiciones de pago y envío

Cantidad de orden mínima: 1 juego

Tiempo de entrega: 50-60 días laborables

Condiciones de pago: TT

Obtenga el mejor precio
Contacta ahora
Especificaciones
Resaltar:

Máquina de moldeado de rollo de bandejas de cable de 22 kW

,

Máquina de moldeado en rollo de bandejas de cable de 3 mm

,

Máquina para formar bandejas de cable Acero galvanizado

Cortado:
Cortado hidráulico Cr12mov
capacidad:
10-12m/min
Potencia del motor principal:
22 kW
Thinckness rodante:
1 a 2 mm
Aceite hidráulico:
46# Aceite hidráulico
Materia prima:
Hoja galvanizada
Material del eje:
45#steel
Sistema de calidad:
El ISO
Cortado:
Cortado hidráulico Cr12mov
capacidad:
10-12m/min
Potencia del motor principal:
22 kW
Thinckness rodante:
1 a 2 mm
Aceite hidráulico:
46# Aceite hidráulico
Materia prima:
Hoja galvanizada
Material del eje:
45#steel
Sistema de calidad:
El ISO
Descripción
Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm



Máquina de moldeado de rollo de bandeja de cable de potencia principal de 22 kW Acero galvanizado de 1-3 mm

Descripción del producto:

La revolucionaria máquina de moldear el rollo de las bandejas de cable

La máquina de moldeado de bandejas de cable es una innovación de última generación que revoluciona la fabricación de bandejas de cable, un elemento esencial en las instalaciones eléctricas contemporáneas.Esta máquina avanzada está diseñada para un rendimiento óptimo y adaptabilidad, proporcionando un proceso optimizado para la producción precisa y eficaz de bandejas de cable de primera calidad.

Con su tecnología de vanguardia y diseño incomparable, la máquina de formación de rollos de bandejas de cable ofrece una eficiencia y precisión sin igual en la producción de bandejas de cable.Cuenta con un sistema de alto rendimiento que optimiza el proceso de producción, garantizando la fabricación constante y fiable de bandejas de cable de alta calidad.

Diseñada para satisfacer las demandas de las instalaciones eléctricas modernas, esta versátil máquina ofrece una versatilidad y adaptabilidad incomparables.Se ha diseñado meticulosamente para proporcionar un proceso de producción sin fisuras, garantizando la creación eficiente y precisa de bandejas de cable de primera línea.

Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm 0



Características de la máquina de moldeado de bandejas de cable

Una máquina de formación de rollos de bandejas de cable viene equipada con varias características para garantizar una producción eficiente y precisa de bandejas de cable.Las características específicas pueden variar según el fabricante y el modelo., pero aquí hay características comunes asociadas con estas máquinas.

El descolador:Se utiliza un desenrollador para sujetar y alimentar la bobina metálica, que es la materia prima para la producción de bandejas de cable.El desenrollador asegura una alimentación constante y controlada del material en la máquina de formación de rollos.

Unidad de nivelación:A menudo se incluye una unidad de nivelación para aplanar y nivelar la tira de metal antes de que entre en las estaciones de formación de rollos.

Estaciones de formación de rollos:En la máquina hay varias estaciones de formación de rollos, cada una de las cuales está equipada con series de rodillos para dar forma gradualmente a la cinta metálica en el perfil deseado de la bandeja de cable.La configuración de estas estaciones se puede ajustar para acomodar diferentes diseños de bandejas de cable.

Mecanismo de corte:Se integra en la máquina un mecanismo de corte para cortar el perfil de la bandeja de cable continuo en longitudes individuales.dependiendo del diseño de la máquina.

La capacidad de ajuste:Las máquinas de formación de rollos de bandejas de cable están diseñadas para ser ajustables para acomodar diferentes perfiles, tamaños y especificaciones de bandejas de cable.Esta característica permite flexibilidad en la fabricación y cambios rápidos entre diferentes productos.

Ajuste del espesor del material:La máquina puede tener características de ajuste para diferentes espesores de material, lo que garantiza la compatibilidad con varios materiales comúnmente utilizados en la producción de bandejas de cable, como el acero o el aluminio.

Sistemas de control de calidad:Las máquinas modernas a menudo incluyen sensores y sistemas de monitoreo para verificar la calidad de las bandejas de cables formadas.Estos sistemas pueden detectar variaciones o defectos y garantizar que los productos finales cumplan con las normas requeridas.

Con un valor de producción superior a 10 kg/m2Algunas máquinas de formación de rollos de bandeja de cable incluyen estaciones adicionales para formar extremos o perforar agujeros en la bandeja de cable para su montaje, entrada de cable u otros fines.Esto mejora la versatilidad de la máquina.

Sistema de control automatizado:La máquina está equipada con un sistema de control computarizado que permite programar, monitorear y ajustar fácilmente el proceso de fabricación.Esto mejora la precisión y la eficiencia en la producción.

Control de velocidad:Los mecanismos de control de velocidad variable permiten a los operadores ajustar la velocidad de producción en función de los requisitos del proceso de fabricación y del material utilizado.

Características de seguridad:Se incorporan elementos de seguridad, como botones de parada de emergencia, protectores de seguridad y sensores, para proteger a los operadores durante el funcionamiento de la máquina.

Eficiencia energética:Los componentes y sistemas energéticamente eficientes pueden integrarse para minimizar el consumo de energía durante el funcionamiento.

Sistema de apilamiento o embalaje:Algunas máquinas pueden incluir sistemas automatizados de apilamiento o embalaje para agilizar el manejo de las bandejas de cables terminadas y prepararlas para el transporte.

Flujo del proceso

Desenrollador Nivelación Alimentación Perforación y corte Formación de rodillos Tabla de salida

Dibujo del perfil

Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm 1

Datos técnicos

Las partidas Especificaciones
espesor máximo del material 1 a 2 mm
Descargador hidráulico 5T
El nivelador 7Rollas
El material Indicador genético
Pulsado Punzonado hidráulico
Material del molde Se trata de la Cr12Mov.
Velocidad de rodadura 10 m/min
Estaciones de rodillos 14 estaciones
Material de los rodillos Gcr15, dureza del tratamiento de extinción 55-60
El eje Acero 45#
Diámetro del eje 76 mm
Potencia del motor principal 22 kW
Estructura lateral Arco de la memoria
Transmisión Cadenas
Energía hidráulica 7.5 kw
Material de las hojas Se trata de la Cr12Mov.
Las normas de seguridad +- 1,5 mm
Fuente eléctrica 380 V, 50 Hz,Fase 3 (personalizada)
Sistema de control por PLC Panasonic

Artículos principales

- No, no es así. Nombre Cuánto tiempo
1 Las demás máquinas de la partida 8411 1
2 Nivelación 1
3 Perforación hidráulica 1
4 Máquina de moldeado de rodillos 1
5 Caja de control del PLC 1
6 Estación de bombeo hidráulica 1
7 Cuadro de salida 2

Imágenes de la máquina principal

Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm 2

Aplicación

En el cableado de edificios, los sistemas de bandejas de cables se utilizan para soportar cables aislados utilizados para la distribución de energía y las comunicaciones.Las bandejas de cable son una alternativa a los sistemas abiertos de cableado o conductos eléctricos y se utilizan comúnmente para la gestión de cables en edificios comerciales e industrialesLas bandejas de cables comunes están hechas de acero galvanizado, acero inoxidable, aluminio o plástico reforzado con fibra de vidrio.Los palets galvanizados pueden fabricarse a partir de chapas de acero pregalvanizadas de las que se fabrican los paletsCuando los palets galvanizados se cortan en el sitio a la longitud, los palets galvanizados pueden ser cortados en el sitio.las superficies cortadas a menudo se recubren con un compuesto rico en zinc para proteger el metal de la corrosión.



Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm 3

Máquina de moldeado de rollo de bandeja de cable de 22kw de acero galvanizado de 1-3 mm 4



Preguntas frecuentes

1.- ¿ Qué?¿Cuál es el período de garantía?

12 meses de garantía, a partir de la fecha de la instalación y puesta en marcha del equipo en el sitio de instalación del comprador.Durante el cual todas las piezas dañadas debido a problemas de calidad serán cambiadas gratis..

2.- ¿ Qué? ¿Lo hace?¿Tienen servicio de instalación y puesta en marcha?

A: ¿Qué quieres decir?Si los compradores vienen a nuestra fábrica para inspeccionar, se les proporciona la capacitación para instalar y operar cara a cara.

B: ¿Qué quieres decir?Si el comprador lo necesita, enviaremos un técnico al sitio del comprador para hacer la instalación y puesta en marcha y capacitación.

C:coste de instalación y puesta en marcha:Un ingeniero visitará el taller del comprador para la instalación, puesta en marcha y capacitación.etc..

(Normalmente, se tarda una semana en instalar)

3.- ¿ Qué?¿Cuál es tuServicios de postventaServicio?

Proporcionamos servicio en línea las 24 horas para nuestros clientes.

Y estamos encantados de dar consejos y también tenemos técnicos calificados disponibles para mantener la máquina en el extranjero a los clientes' taller si es necesario.

4.- ¿ Qué? ¿Cuál es su plazo de entrega?

Normalmente podemos terminar la producción y pruebas dentro de 45-70 días después de recibir el depósito.

5- ¿ Qué? ¿Es usted una empresa comercial o una fábrica?

Somos fabricantes, y exportamos nuestra máquina por nosotros mismos.

6- ¿ Qué? ¿Proporciona usted personalizadomáquina?

Por supuesto, podemos diseñar la máquina de acuerdo con los requisitos y el dibujo de perfil que nos proporcione.

7. - ¿ Qué? ¿Cómo visitar su fábrica?

Estamos en la ciudad de Jiangyin, pertenece a la provincia de Jiangsu, cerca de Shanghai.

Llegamos al aeropuerto de Shanghai, podemos recogerlo. Está a 160 kilómetros de

Aeropuerto de Pudong, unas 3 horas.

Está a 110 kilómetros del aeropuerto de Hongqiao, unas 2 horas; está a 125 kilómetros del centro de Shanghai, unas 2 horas y media.

Es muy conveniente. Por favor avísame si has reservado los boletos.

Para que pueda preparar y reservar un hotel para usted, organizaremos un coche para recogerlo.

En tren de alta velocidad desde Shanghai a Wuxi Este (estación de Wuxi Dong), media hora.

8. P: ¿ Cómo hacer el pedido?

Encuesta---confirmar los dibujos del perfil y la especificación técnica y el precio---confirmar el PI---organizar el depósito o L/C---comenzar la producción---hacer la inspección---Envío

9P: ¿ Qué certificado tiene?

Tenemos el certificado CE e ISO.

10. - ¿ Qué?¿ Cuáles son sus términos de pago?

El primer pago: 40% por T/T, el segundo pago: 60% por T/T, después de la inspección exitosa en el taller del vendedor y antes de la entrega.

11.- ¿ Qué?¿Qué puedes hacer si la máquina se rompe?

Tenemos un período de garantía de 12 meses, si las piezas rotas no se pueden reparar, enviaremos piezas nuevas para reemplazar las rotas de forma gratuita. Pero si el período de garantía ha terminado, debe pagar la tarifa expreso.Podemos resolver los problemas a través de la negociación y proporcionar apoyo técnico durante toda la vida útil del equipo..



.
